管道法蘭式醋酐檢測儀應用案例：

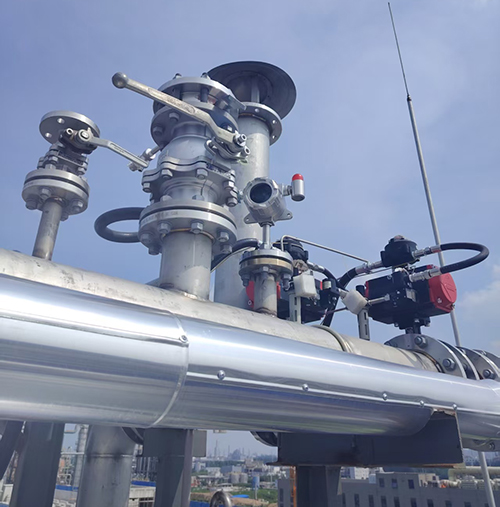

醋酐(乙酸酐)作為化工行業重要原料，在管道輸送過程中，法蘭接口因密封老化、螺栓松動等問題易發生泄漏，其強腐蝕性會導致管道設備腐蝕破損，揮發性氣體還可能引發人員灼傷、呼吸道刺激，甚至與空氣混合形成爆炸隱患。河南客戶石油化工廠針對醋酐輸送管道法蘭泄漏頻發問題，選用深國安SGA-500管道法蘭式醋酐檢測儀，構建 “實時監測 - 自動預警 - 快速處置” 的安全管控體系，有效解決了泄漏監測難題。

產品資料

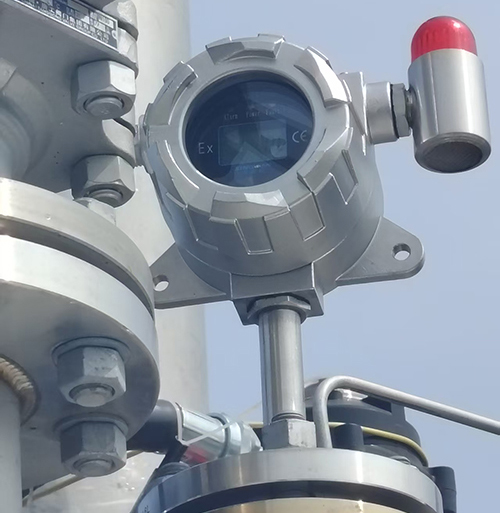

SGA-500管道法蘭式醋酐檢測儀采用獨特的法蘭式設計，不僅便于安裝維護，更增強了設備的密封性和耐用性，廣泛適應石油、化工、冶金等高溫工業現場的需求。內置進口傳感器技術，能夠在極端高溫環境下穩定工作，都可以確保數據的準確性與可靠性。此外，該檢測儀還集成了智能分析系統，能夠?qū)崟r(shí)監測并預警潛在的氣體泄漏風險，為企業的安全生產保駕護航。另外，法管道法蘭式醋酐檢測儀還具備無線聯網功能，內置加入智能無線模塊，可通過GPRS方式連接物聯網平臺，或者監測平臺軟件系統，綁定PC端或手機端APP，即可實時接收現場環境工況信息數據。

安裝布設方案

(一)布點原則

重點區域覆蓋：在輸送管道的所有法蘭接口處均安裝檢測儀，尤其關注以下位置：

泵體進出口法蘭(振動頻繁，易松動);

換熱器連接法蘭(溫度變化大，墊片易老化);

閥門與管道連接法蘭(操作頻繁，密封易失效)。

間距要求：對于長距離管道，若法蘭間距超過 50 米，可在中間增設檢測點，確保無監測盲區。

(二)安裝步驟

法蘭預處理：清理法蘭表面油污、銹蝕，檢查法蘭平整度，確保安裝座與法蘭緊密貼合。

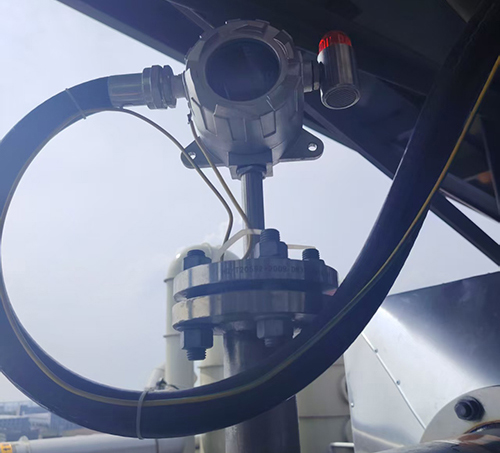

安裝座固定：將法蘭式安裝座用螺栓固定在管道法蘭側面，采樣口對準法蘭密封面縫隙，用密封膠填充安裝座與法蘭的間隙，防止雨水、粉塵進入。

檢測儀掛載：將檢測儀主機卡入安裝座，旋緊固定旋鈕，確保設備在管道振動時無位移。

線路連接：通過防爆接線盒連接電源線(24V DC)與信號線(485 總線)，線路穿鍍鋅鋼管敷設至中控室，避免與強電電纜并行。
