粗苯作為易燃易爆、具有毒性的揮發性有機化合物(主要含苯、甲苯、二甲苯)，其泄漏后易形成爆炸性混合物(爆炸下限 1.2% VOL~7.8% VOL)，且低濃度(苯 PC-TWA 6mg/m3≈1.8ppm)長期接觸會危害人體健康。粗苯檢測儀的安裝質量直接決定監測精度與安全預警效果，需嚴格遵循 “風險導向、場景適配、合規操作” 原則，以下給大家詳細分享關于粗苯檢測儀安裝指南。

一、安裝前核心準備

1.現場風險勘察

安裝前需全面排查檢測區域的粗苯泄漏風險點與環境條件，明確安裝核心參數：

泄漏源定位：標記粗苯儲存罐進料口 / 呼吸閥、輸送管道法蘭 / 閥門、反應釜密封處、實驗室試劑柜等易泄漏部位，檢測儀需覆蓋泄漏源 3 米范圍內(粗苯蒸氣密度略大于空氣，易在低位積聚，重點關注地面至 2 米高度區域)。

環境參數確認：記錄安裝區域溫濕度(常規檢測儀適用 - 20℃~60℃、10%~95% RH，高溫 / 高濕場景需選定制款)、是否存在粉塵 / 腐蝕性氣體(如化工車間的硫化氫、實驗室的酸霧)，若環境惡劣需提前配備防塵罩、防腐外殼。

防爆等級匹配：根據區域危險等級(如化工車間為 1 區爆炸危險環境)，選擇對應防爆認證的檢測儀(需符合 Ex d ⅡC T6 Ga 或更高等級)，嚴禁在防爆區域安裝非防爆設備。

2.設備與工具準備

核心設備：根據場景選擇固定式(壁掛 / 管道式)或便攜式檢測儀，配套配件包括安裝支架、防爆接線盒、采樣管路(泵吸式專用)、防雨罩(戶外安裝)。

工具清單：防爆螺絲刀、電鉆(防爆型，用于 1 區 / 2 區環境)、卷尺、水平儀、萬用表(檢測電路通斷)、記號筆，若涉及管道式安裝需額外準備管道開孔器、密封墊片。

安全防護：操作人員需佩戴防靜電手套、護目鏡，在密閉空間安裝時需攜帶便攜式粗苯檢測儀與氧氣檢測儀，確保環境安全(粗苯濃度<1.8ppm、氧氣濃度 19.5%~23.5% VOL)。

二、通用安裝規范

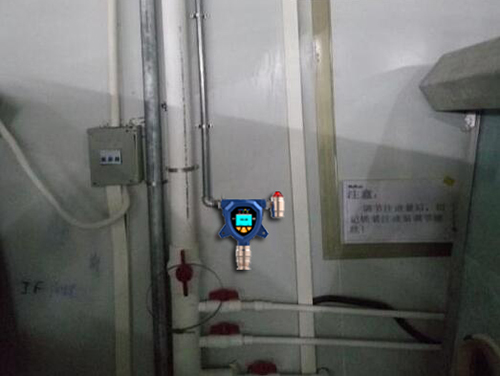

1. 固定式檢測儀安裝(壁掛/置頂式)

(1)安裝位置選擇

高度要求：粗苯蒸氣密度(約 0.88g/cm3)略大于空氣，泄漏后易在地面 1 米范圍內積聚，壁掛式檢測儀安裝高度建議為0.5~1.5 米;若區域有強制通風(如車間排風扇)，需安裝在通風上游側(避免氣流直接吹向傳感器導致數據失真)，且遠離門窗、空調出風口。

距離要求：距泄漏源(如儲罐呼吸閥、管道法蘭)≤3 米，確保快速捕捉泄漏信號;距墻角、設備障礙物≥0.3 米，避免氣流死角影響采樣;若同一區域安裝多臺，間距建議 5~8 米(根據檢測儀檢測半徑，通常為 3~5 米)，確保無監測盲區。

(2)安裝步驟

標記與打孔：用卷尺與水平儀確定安裝位置，標記打孔點(壁掛式需 2~3 個固定孔，確保支架水平)，使用防爆電鉆鉆孔(孔徑匹配膨脹螺栓)，植入膨脹螺栓并固定安裝支架。

設備固定：將檢測儀掛載至支架，用螺絲緊固(確保無松動，防止振動影響傳感器)，戶外安裝需加裝防雨罩(罩體下緣與檢測儀間距≥5cm，避免遮擋采樣口)。

接線與密封：打開檢測儀防爆接線盒，按照接線圖連接電源線(通常為 24V DC)與信號線(4-20mA/RS485)，導線需采用阻燃屏蔽線(避免電磁干擾)，接線完成后用防爆密封膠泥封堵接線口，防止粉塵 / 水汽進入。

2. 管道式檢測儀安裝(適用于粗苯輸送管道)

(1)安裝位置

選擇管道直管段(避開彎頭、閥門、三通，避免流體擾動影響采樣)，距上游閥門≥5 倍管道直徑、下游≥3 倍管道直徑，確保采樣氣體穩定;若管道內粗苯為氣態(如蒸汽管道)，采樣口需朝向管道內壁(45° 斜向下，避免液體冷凝進入傳感器);若為液態粗苯，需安裝在管道上方，防止液體直接接觸傳感器。

(2)安裝步驟

管道開孔：使用管道開孔器在標記位置開孔(孔徑匹配采樣接口)，清理孔內碎屑，安裝專用管道法蘭與密封墊片(選用耐苯腐蝕的丁腈橡膠材質)。

采樣管路連接：將檢測儀采樣口通過防爆采樣管路與管道法蘭連接，管路長度≤2 米(泵吸式可延長至 5 米，但需確保采樣泵負壓足夠)，管路坡度建議為 1°~3°(避免冷凝液積聚)，若環境溫度低于 0℃需包裹伴熱帶(防止粗苯冷凝堵塞管路)。

密封檢測：連接完成后，用肥皂水涂抹接口處，觀察是否有氣泡(管道內通入壓縮空氣，壓力 0.1MPa)，確保無泄漏，避免外界空氣干擾檢測數據。

三、安裝布設方案：

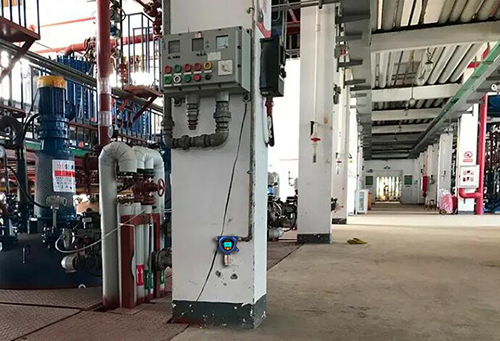

1. 化工車間(粗苯合成 / 儲存區)

安裝布局：在粗苯儲罐周邊(0.5~1.5 米高度)安裝 3 臺固定式檢測儀(呈三角形分布)，覆蓋儲罐全周;輸送管道沿程每 8 米安裝 1 臺，重點在法蘭、閥門處增設 1 臺;車間出口、通風口安裝 1 臺，監測擴散濃度。

特殊處理：車間內若有高溫設備(如反應釜)，檢測儀需遠離熱源(距高溫表面≥1 米)，避免傳感器因高溫失效;高濕環境(如雨季濕度>90% RH)需加裝除濕裝置，或選擇帶溫濕度補償?shù)臋z測儀。

2. 實驗室(粗苯試劑使用)

安裝位置：粗苯試劑柜上方 0.5 米處安裝壁掛式檢測儀(距試劑柜門≤1 米，確保開門時能快速檢測泄漏);實驗操作臺上方 1.2 米處(通風櫥外)安裝 1 臺，監測操作過程中逸散的粗苯;若涉及粗苯蒸餾實驗，需在蒸餾裝置上方 0.3~0.5 米處安裝泵吸式檢測儀，采樣口對準冷凝管出口。

電路要求：實驗室為非防爆區域，但需使用防腐蝕接線盒，導線隱藏式布置(避免絆倒風險)，檢測儀需與實驗室通風系統聯動(濃度>1.8ppm 時自動開啟通風)。

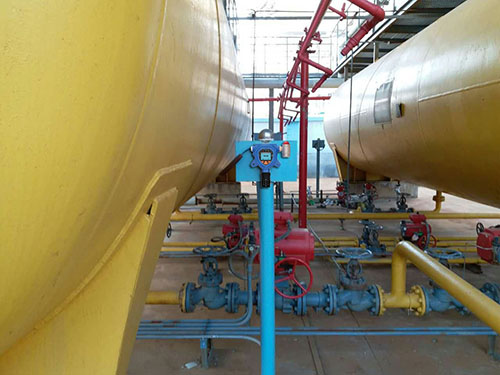

3. 戶外粗苯儲罐區

安裝防護：檢測儀加裝防雨防曬罩，安裝高度 1-1.5 米(避免積水浸泡)，支架底部需做防腐處理(如涂刷防銹漆);若區域有雷擊風險，需連接防雷接地(接地電阻≤4Ω)。

間距與聯動：儲罐區沿防護堤每 10 米安裝 1 臺，距儲罐邊緣≥1 米(避免儲罐檢修時碰撞);檢測儀需與儲罐緊急切斷閥聯動，濃度達 50% LEL(約 4.5% VOL)時自動關閉進料閥，同時啟動噴淋系統。

四、安裝后調試與維護

1. 調試步驟

通電自檢：接通電源后，檢測儀需在 5 分鐘內完成自檢(無報錯代碼)，用萬用表檢測信號線輸出(4-20mA 信號在零點時應為 4mA，通入標準粗苯氣體后應線性變化)。

校準驗證：使用已知濃度的粗苯標準氣體(如 10ppm)通入傳感器，檢測顯示值與標準值誤差應≤±3% FS，若超差需通過設備校準功能調整(部分檢測儀支持遠程校準，需連接中控平臺)。

聯動測試：觸發報警閾值(如低報 1.8ppm、高報 5ppm)，檢查聲光報警是否正常(85dB 警報聲在 3 米內清晰可聞)，同時測試應急聯動功能(如防爆風機啟動、切斷閥關閉)，確保響應時間≤10 秒。

2. 日常維護(安裝后)

定期檢查：每周清潔檢測儀表面與采樣口(用軟布擦拭，避免用水沖洗)，每月檢查接線盒密封情況，每季度校準 1 次(使用標準氣體)，每年更換傳感器(電化學傳感器壽命通常為 1~2 年)。

記錄與追溯：建立安裝維護臺賬，記錄安裝日期、校準數據、故障處理情況，確保符合《危險化學品安全管理?xiàng)l例》對檢測設備的管理要求。
